产品型号：KH-AN-FM03
产品特点：
1、红叉绿箭控制机广泛用于港口进出闸、高速路口收费站，隧道等场合；
2、采用美国microchip公司的工业级单片机控制；具有看门狗电路和硬件的抗干扰措施控制，工作稳定可靠；
3、整机采用模块化设计，便于维护；
4、整机具有8路输出，能控制4组红叉绿箭；
5、采用RS-232或LAN接口远程操作，也可本地操作；
6、带有485通讯功能，可以支持通讯式红叉绿箭控制机；
7、可以通过设置端口（ID），实现控制多台控制机，最多可控制8台红叉绿箭控制机；
8、每一路输出有独立的防雷电路；
9、控制电路获得国家专利。
产品特点：
1、红叉绿箭控制机广泛用于港口进出闸、高速路口收费站，隧道等场合；
2、采用美国microchip公司的工业级单片机控制；具有看门狗电路和硬件的抗干扰措施控制，工作稳定可靠；
3、整机采用模块化设计，便于维护；
4、整机具有8路输出，能控制4组红叉绿箭；
5、采用RS-232或LAN接口远程操作，也可本地操作；
6、带有485通讯功能，可以支持通讯式红叉绿箭控制机；
7、可以通过设置端口（ID），实现控制多台控制机，最多可控制8台红叉绿箭控制机；
8、每一路输出有独立的防雷电路；
9、控制电路获得国家专利。
控制机产品技术参数：
| 项目 | 技术参数 |
| 工作电压 | AC84～264V |
| 工作频率 | 47Hz~63Hz |
| 每一路额定驱动电流 | 2A |
| 每一路耐浪涌冲击电流 | ≥100A |
| 最大独立输出通道数 | 8 |
| 红叉绿箭组数 | 4 |
| 最大端口（ID）数 | 15 |
| 通讯时最大控制台数 | 15 |
| RS-485通讯时最大独立输出通道数 | 120 |
| RS-485通讯时最大红叉绿箭组数 | 60 |
| 使用温度范围 | -40℃～＋80℃ |
| 相对湿度 | ≤95％ |
| 绝缘值 | ≥100MΩ |
| 防雷器工作电压 | 220V |
| 防雷器标称放电电流 | 20KA |
| 防雷器最大通流容量 | 40kA |
| 防雷器保护水平 | 1500V(20 kA,8/20us) |
| 控制机箱体尺寸 | 650mm*535mm*157mm |

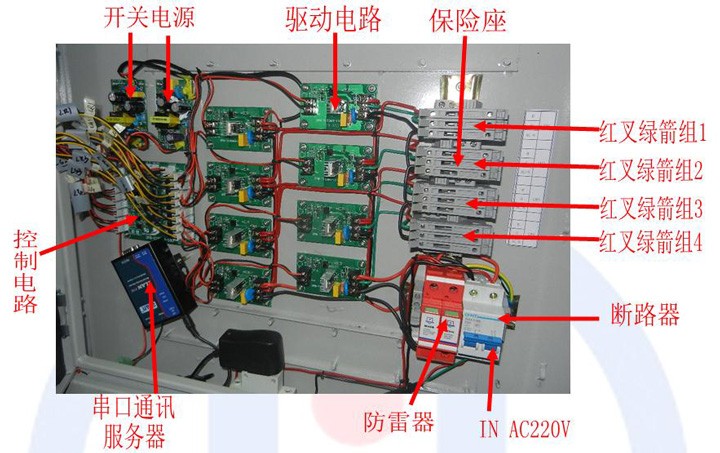

产品内部接线示意图：
操作说明：

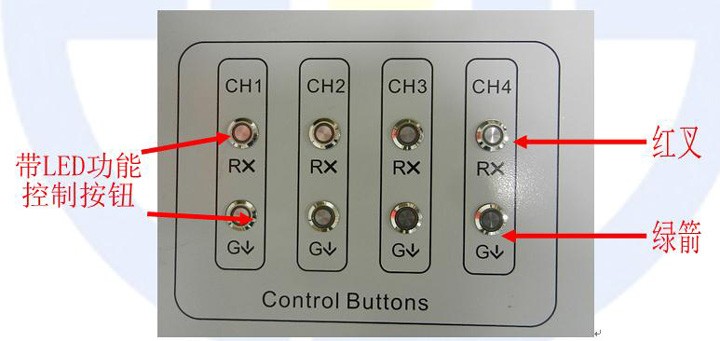

当按下任意红叉绿箭组的RX(红叉)按钮时，该组红叉信号灯亮；
当按下任意红叉绿箭组G↓(绿箭)按钮时，该组绿箭信号灯亮。
注意：红叉绿箭控制按钮是非自锁开关，当你松手时，控制按钮会自动弹起。
多台操作功能设置：
该控制机在连接局域网状态下，能实现对多台红叉绿箭控制机进行控制，该功能主要通过设置红叉绿箭控制机端口（ID）实现， ID的设置范围是1-30，其中可手动设置的有1-8个端口（ID）设置：

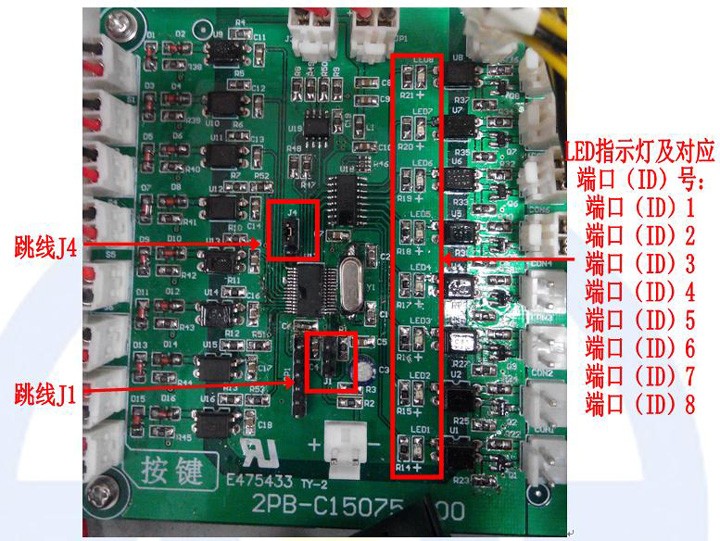

1、在通电的状态将跳线J4 的跳线帽接到的下边两PIN 位置，短路一下跳线 J1 的上两PIN 就能进入端口设置状态；

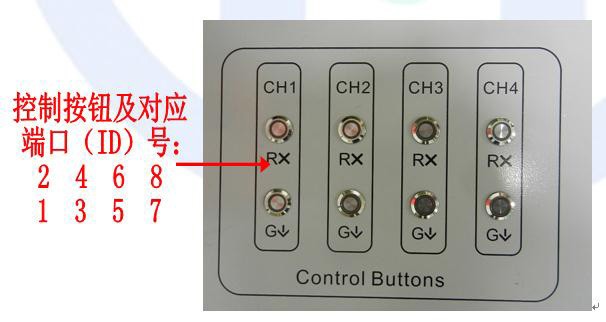

2、通过控制按钮设置端口序号；
3、退出端口设置状态：在通电的状态将跳线J4 的跳线帽接到的上边两PIN 位置，短路一下跳线 J1 的上两PIN 就能退出端口设置状态。
