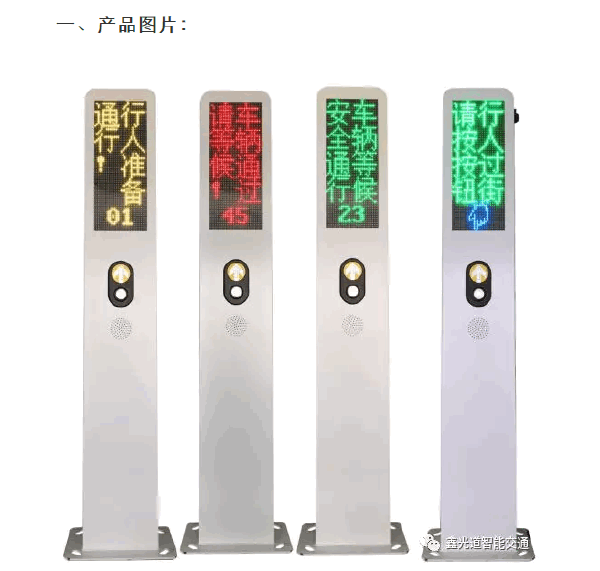

鑫光道新品发布-路段式行人过街申请系统
路段式行人过街申请系统
型号：SLR-LDS-GJSQ-22X
产品说明书
三、产品相关性能：
实现功能
1、这套系统不是传统信号机的附属，安装不需要信号机支持，可以安装在任何独立的非灯控路段式过街路口。
2、系统不仅给过街行人提供提示，还通过一块显示屏给车辆提供提示（提示内容均可通过后台更改）。
3、系统增设了语音和双面文字提示，盲人和听力障碍都可以使用，所有等待时间都有倒计时显示，行人比较容易判断当前过街速度。
4、可变行人冷却时间设定（目前是用时间进行判定，白天和夜晚的冷却时间不一样，避免路口出现空置等待的情况），下一阶段将在重点路口中的设备里增设车辆扫描雷达和行人判定摄像机，可以实现：白天：当出现行人等待过多时，自动减少等待时间，当出现车辆排长队时，自动增加等待时间。夜晚：没有车辆路过时，行人过街自动放行并给出车辆行人过街警示。
5、还可以配套使用语音提示柱，行人在冷却时间过马路时，会有相应的语音提示。
6、系统所有显示屏，均采用点阵高亮屏，对于没有VSM的城市，闲时还可以发布重要的政府公告、紧急路况等内容。
7、系统支持网线等方式联网，所有显示及策略均可以在后台实时修改。
8、可扩展双向视频检测，通过精确统计，根据预先制定好的规则，实现全自动转换控制。
性能参数
1、供电电压AC220±25％ 50Hz±3Hz
2、额定功率：＜300VA
3、环境温度－40℃ ～＋80℃
4、可视角度＞140度
5、可视距离＞300M
6、工作寿命＞80000小时
7、外壳防护等级为IP54
8、抗风速＞150KM/小时
四、功能演示步骤：

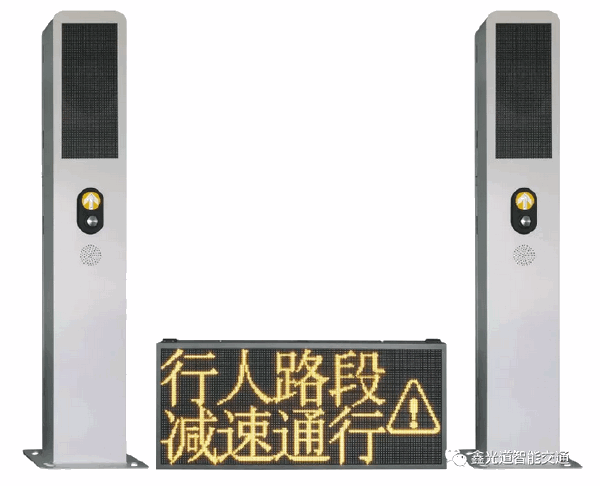

STEP1-没有行人过街

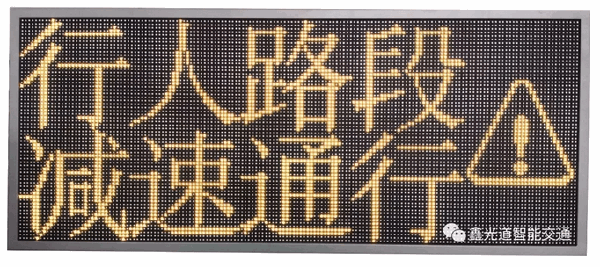

机动车道诱导屏显示“行人路段，减速通行”字样及三角标志闪烁警示提示
提示机动车保持正常通行
设备感应器检测行人等候区域没有行人时，行人提示显示屏是熄屏状态，语音是关闭状态

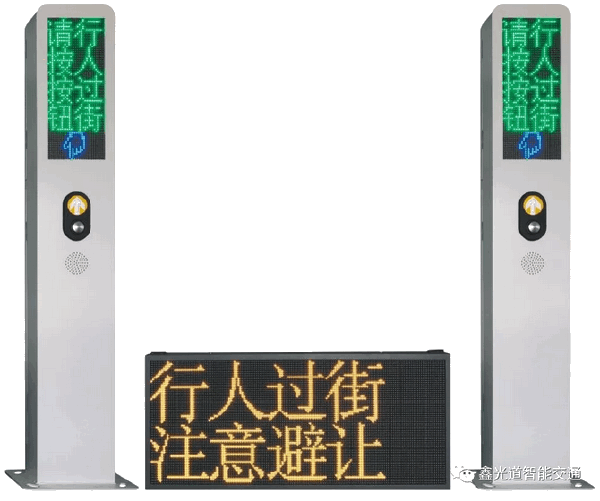

STEP2-行人接近等候区
机动车道诱导屏显示“行人过街，注意避让”字样及三角标志闪烁警示提示
提示机动车保持减速通行

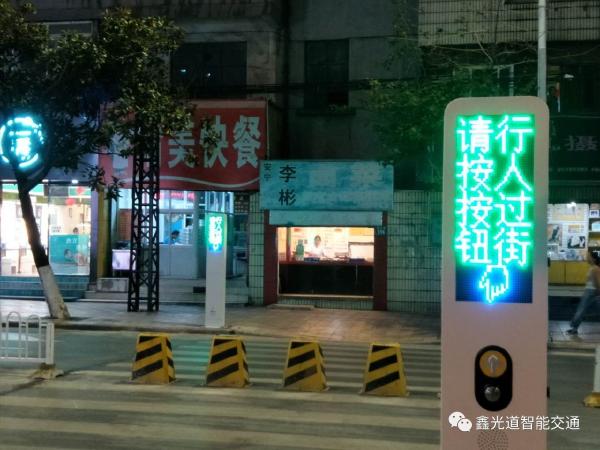

设备感应器检测到行人等候区域有行人接近时，行人提示屏启动，显示“行人过街，请按按钮”文字，并同步发出“行人过街，请按按钮”的语音提示，形象生动
STEP3-行人按下按钮

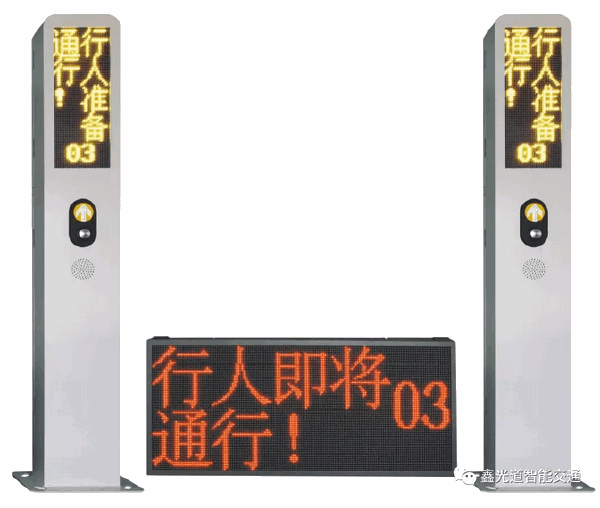

机动车道诱导屏显示“行人即将通行”字样，同时马上开始3秒倒计时（通行时间可修改）
提示机动车减速在停止线停车等待
行人提示屏显示“行人准备通行”文字，同时马上开始3秒倒计时（通行时间可修改），简单明了
STEP4-行人安全通行

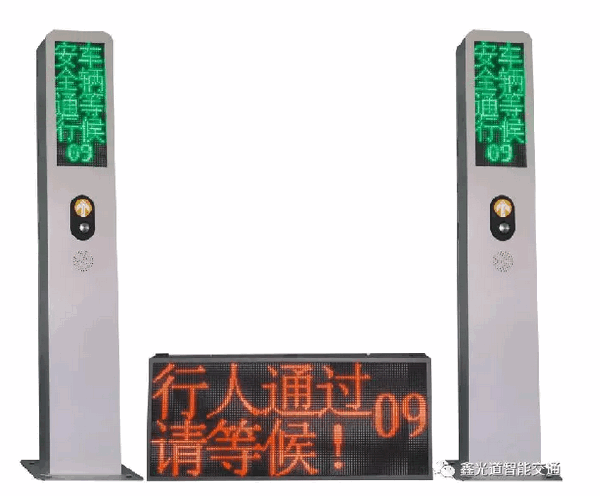

机动车道诱导屏显示“行人通过请等候”字样，同时马上开始30秒倒计时（通行时间可修改）
提示机停止线停车等待
行人提示屏显示“车辆等候，安全通行”文字，同时马上开始30秒倒计时—简单明了（通行时间可修改）

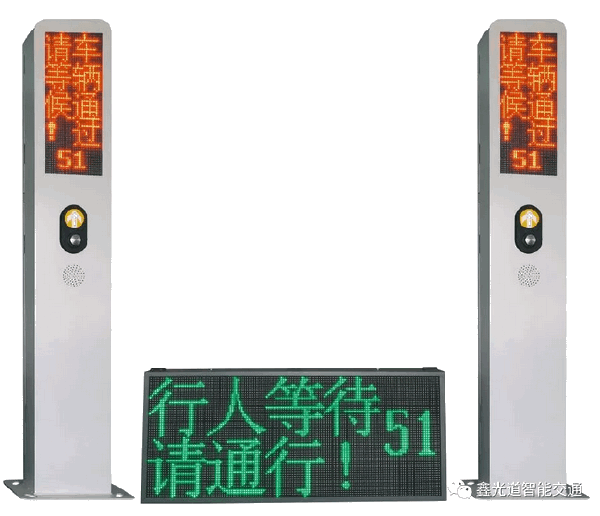

STEP5-冷却时段，机动车通行
行人过街时间倒计时结束后，机动车道诱导屏显示“行人等候，请通行”字样，同时马上开始60秒倒计时（冷却时间可修改）
提示机恢复正常通行

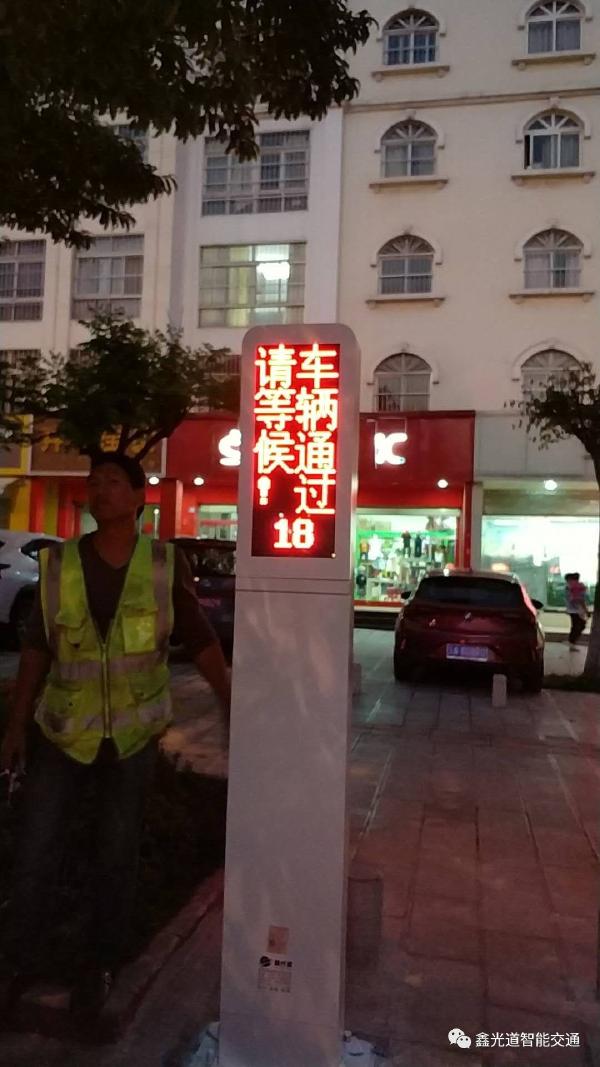

行人提示屏显示“车辆通过，请等候”文字，同时马上开始60秒冷却倒计时（冷却时间可修改）
应用场合：应用于路段式过街斑马线路段
学校门口
政府机关门口
小区门口
商业街区

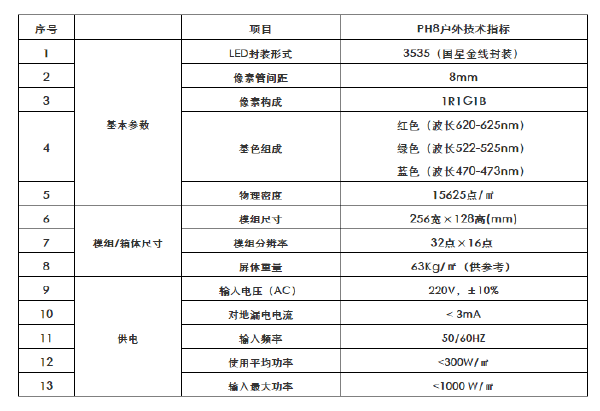

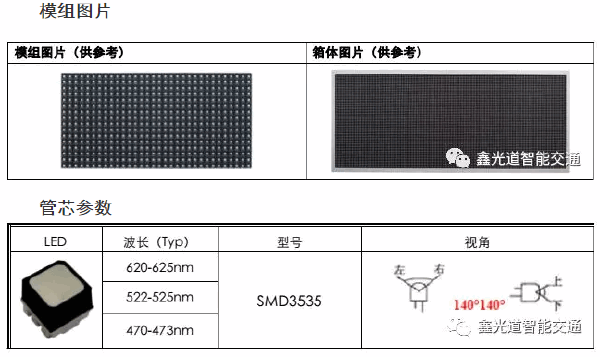

五、显示屏性能参数：
六、后台操作指引：
略
七、产品特点：
1、进口管芯交通灯专用LED，光效高，功耗低；可视距离远：>400米；LED寿命长：10万小时
2、工业级单片机控制，-40~85℃宽温；具有独立看门狗和硬件抗干扰措施，光电隔离检测，倒计时触发灵敏可靠；
3、具有LED显示屏，表贴双色P8，1/4扫描，32×64显示尺寸，支持汉字、图片显示，LED屏显示内容可上位机远程笔记本更新；
4、LED显示屏支持白天、夜间亮度自动调节，减少夜间光污染，节能环保；
5、具有行人过街语音提示功能，使用手机APP进行调试（大小声时段的设置，语音内容的更改等）；
6、自动检测行人，如等候区没有行人，则自动关闭显示屏，有人靠近时，显示屏自动点亮，显示相应的提示文字；
7、可扩展行人过街闯红灯提示桩，安装在斑马线两侧，一个路口安装2对。

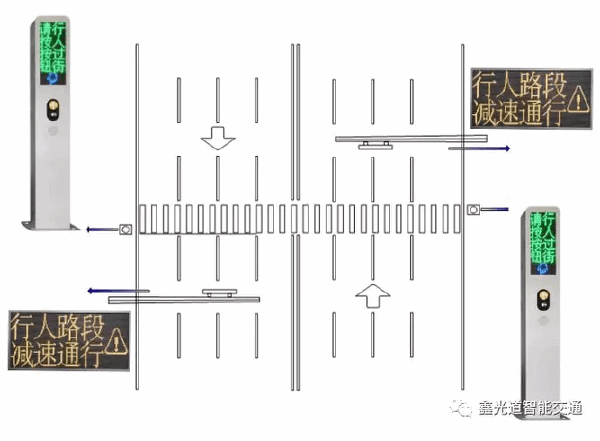

八、路口平面图：

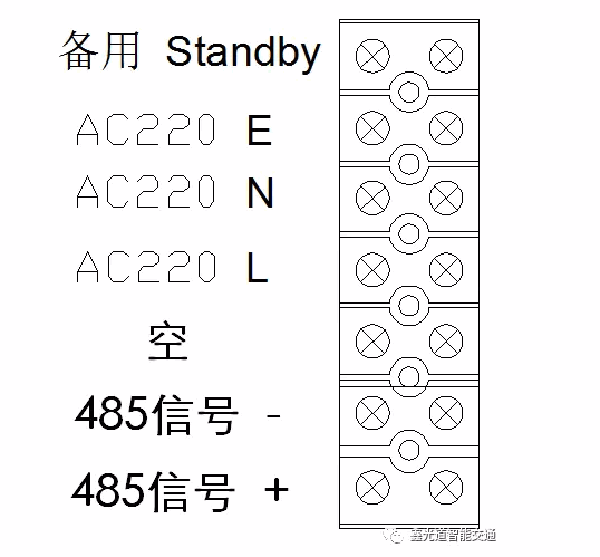

九、产品接线图：

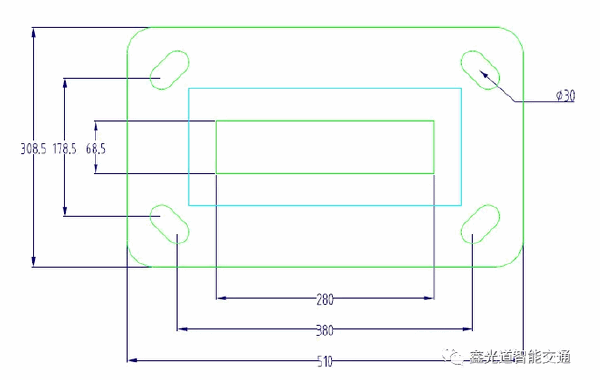

十、基座安装孔位图：

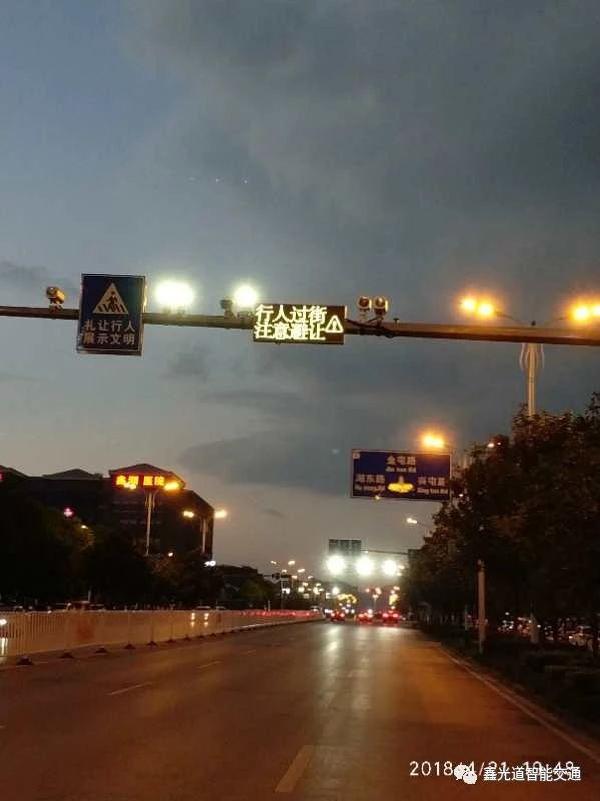

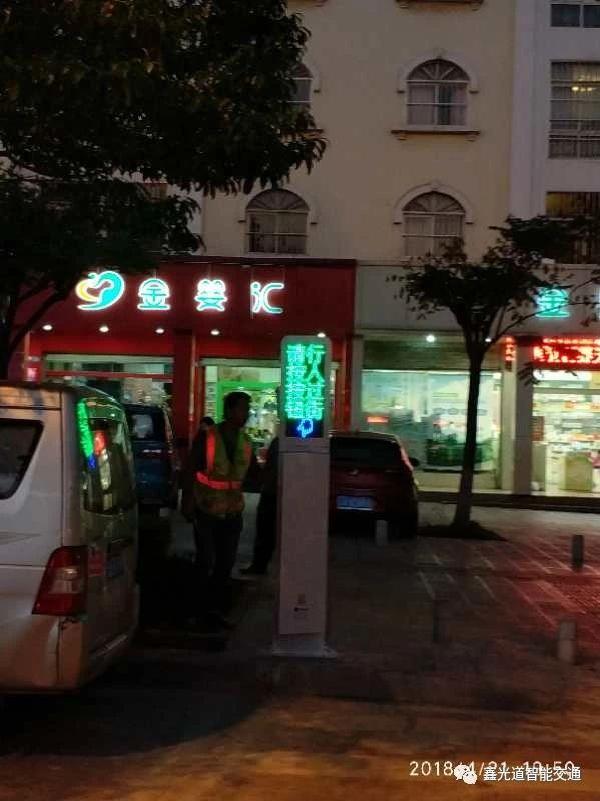

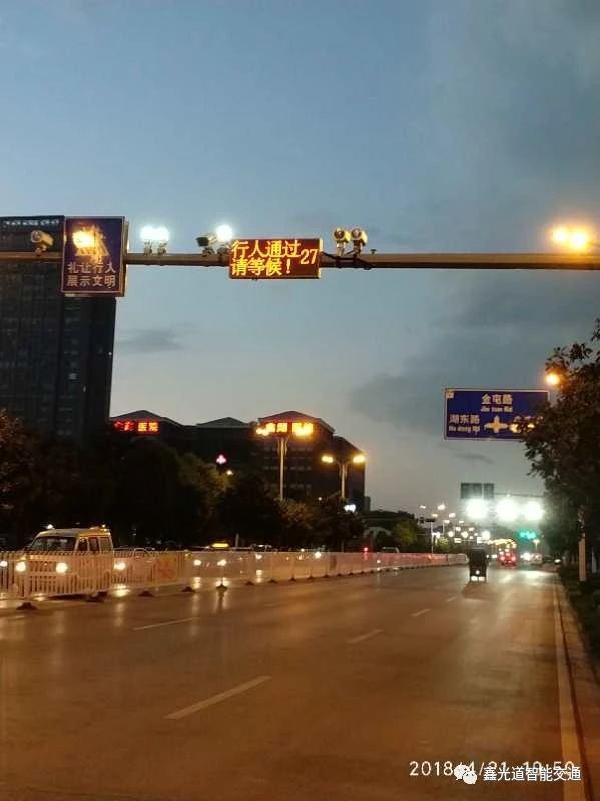

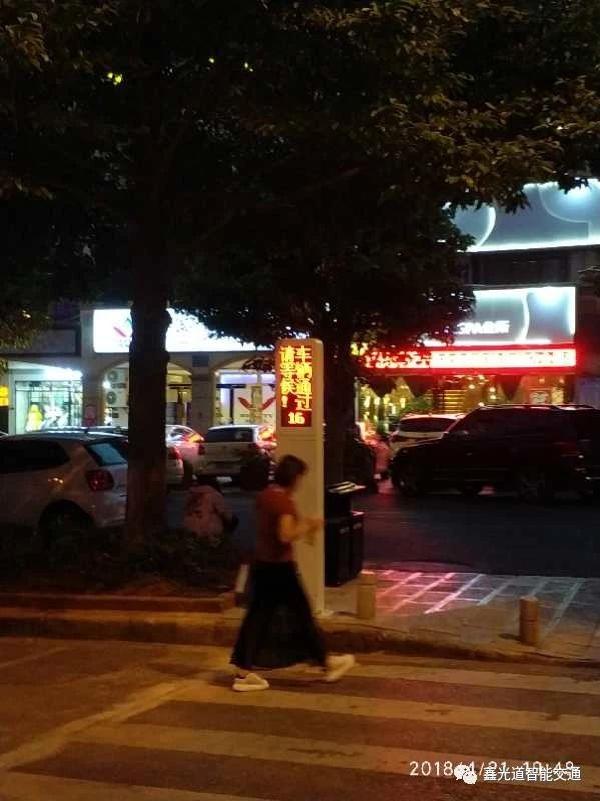

十一、路口安装实例：
